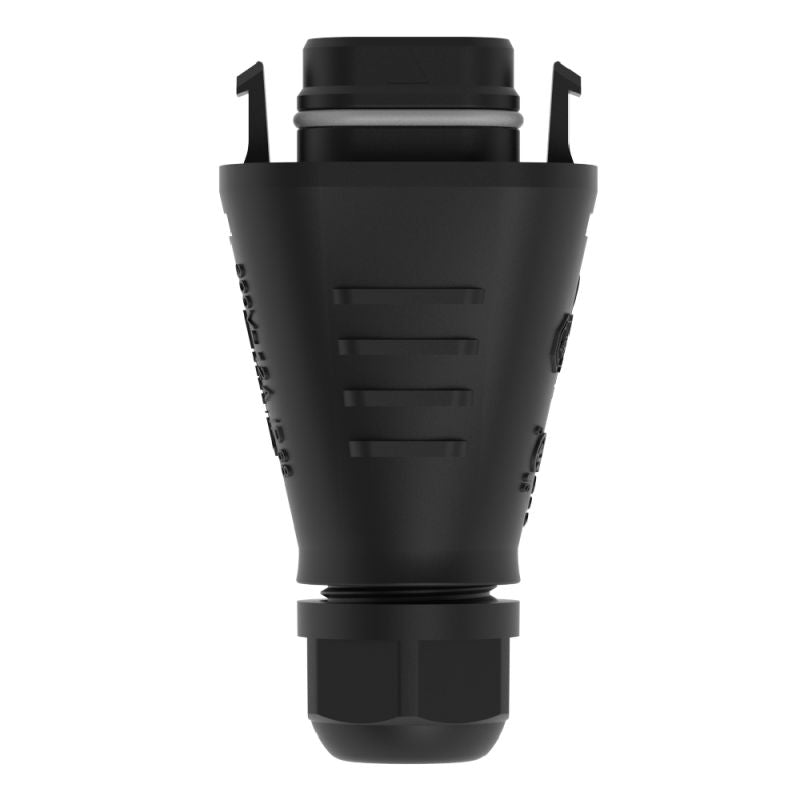

Hoymiles HMS Field Connector Verbinder für HMS-Anschlusskabel

Der Hoymiles HMS Field-Connector ist ein zentraler Bestandteil des Hoymiles HMS Plug&Play-Kabelsystems, das speziell für PV-Anlagen mit einem einzelnen Mikrowechselrichter entwickelt wurde.

Der Field-Connector ermöglicht eine schnelle und unkomplizierte Verbindung mit dem Wechselrichter und bietet eine einfache Anschlussmöglichkeit an ein AC-Kabel. Dieses Plug-and-Play-Design erleichtert die schnelle und sichere Integration des einzelnen Wechselrichtersystems in das Stromnetz.

Wichtiger Hinweis: Der Anschluss an das Stromnetz sollte ausschließlich von einem qualifizierten Elektriker vorgenommen werden.

Hoymiles HMS Kabelsystem Das HMS-Kabelsystem bietet eine innovative Lösung für die Verkabelung von HMS-Wechselrichtern in PV-Anlagen. Das benutzerfreundliche Plug-and-Play-Design vereinfacht die Installation erheblich und macht sie schneller und zuverlässiger. Das flexible HMS-Kabelsystem ermöglicht es, Kabel unterschiedlicher Größe oder Länge zu kombinieren, um die gewünschte Verkabelungskonfiguration kostengünstig zu realisieren.

Beispiele für Verwendung:

• Bei einem System mit einem HMS Wechselrichter:

  • 1x HMS Anschlusskabel Plug&Play mit Field-Connector und Schuko-Stecker
  • ODER
  • 1x HMS Field Connector zur individuellen Zusammenstellung eines Kabels

• Bei einem System mit zum Beispiel 2 HMS-Wechselrichtern:

  • 1x HMS Sealing Cap
  • 1x HMS Connection Kabel
  • 2x HMS Trunk Connector
  • Optional:
    • HMS Extension Connector zur Verlängerung des Kabels
    • HMS Disconnect Tool zum Zerlegen des Steckverbinders

Technische Daten:

• Nennspannung: 300V
• Nennstrom: 12 A
• Leistungsfrequenz und Spannungsfestigkeit: 3000VAC
• Temperaturbereich: -40 bis 85°C
• Abmessungen: 135 x 38 x 25mm
• Schutzart: IP68
• Geeignet für Kabel mit einem Außendurchmesser von 8 - 9,5mm
• Anwendbare Kabel: 16/18 AWG, 1.0/1.5mm² Kupferkabel

Lieferumfang:

• 1x Hoymiles HMS Field Connector

Der Hoymiles HMS Field-Connector bietet eine einfache Lösung für den Anschluss von HMS-Wechselrichtern und ist Teil eines benutzerfreundlichen Kabelsystems für Ihre PV-Anlage.
