Technische Daten:

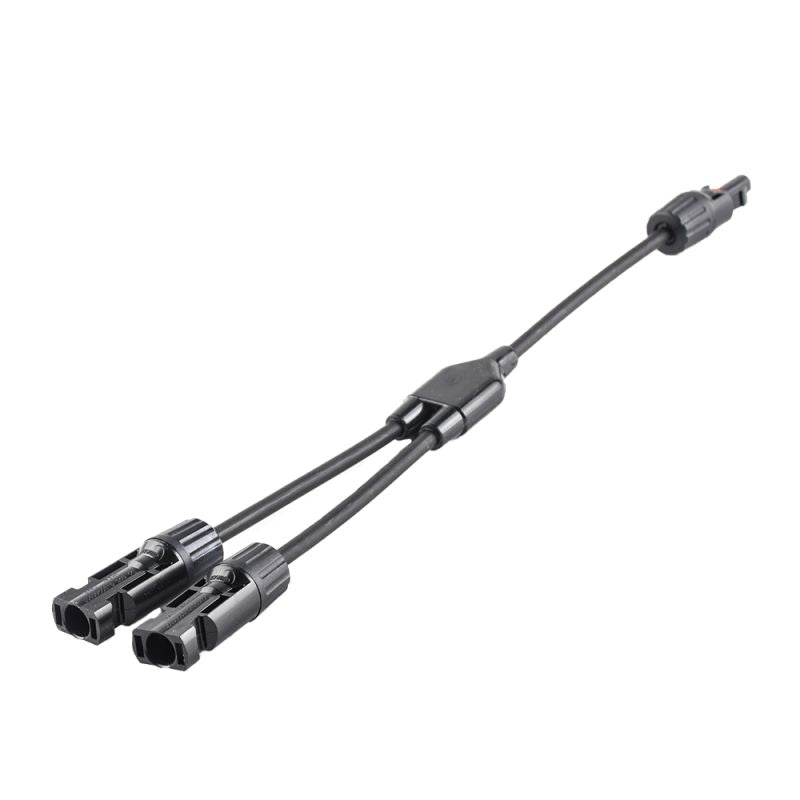

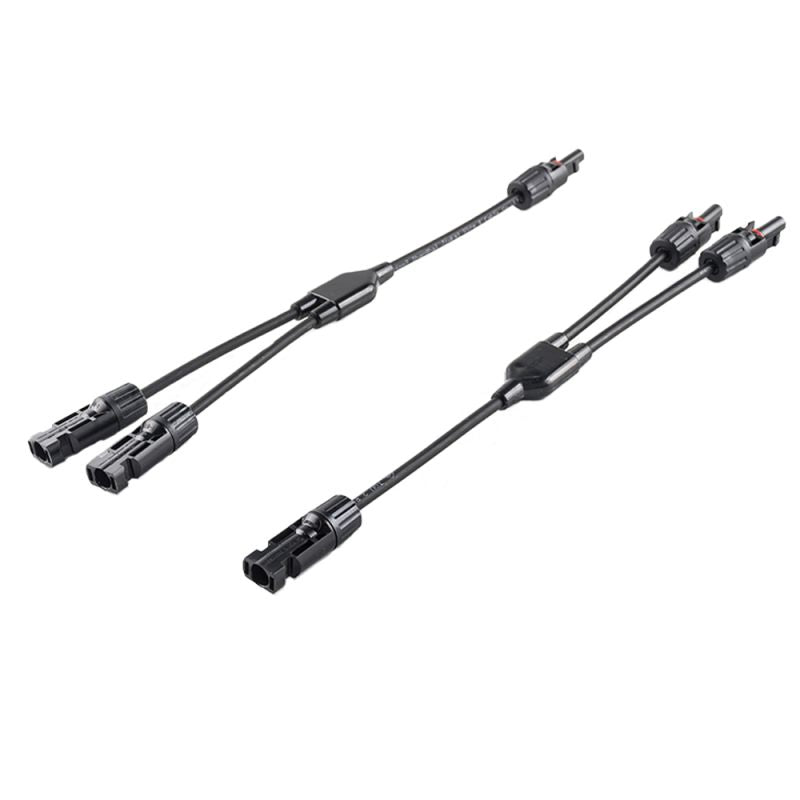

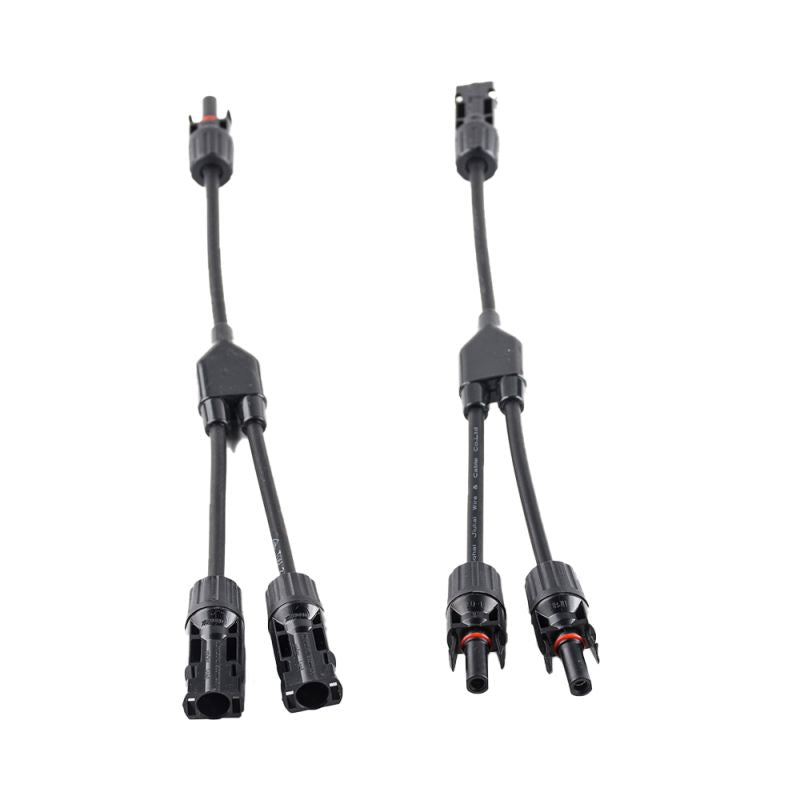

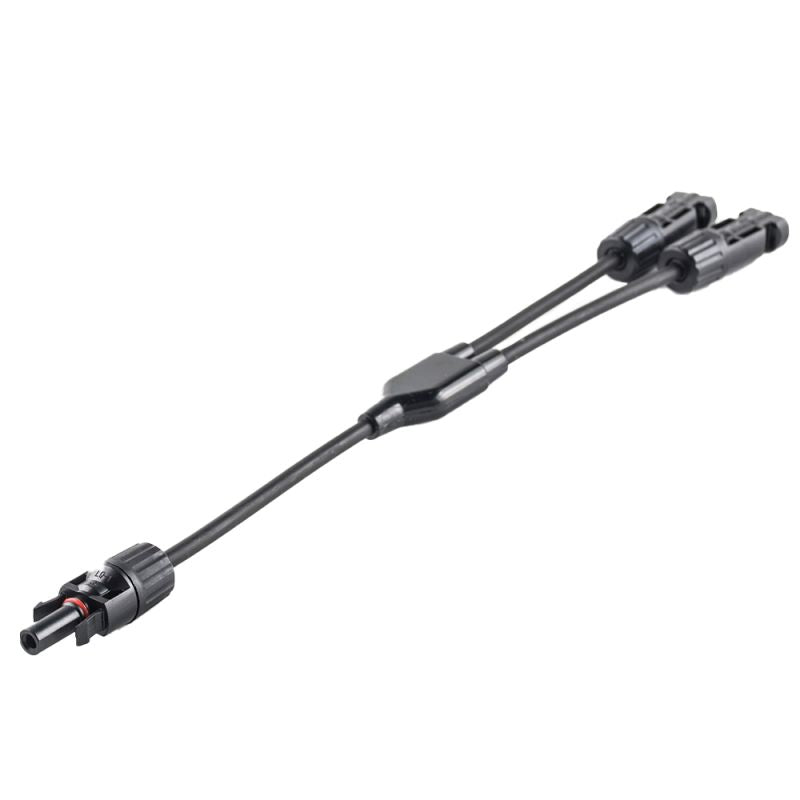

- Produktname: Offgridtec 2-fach Abzweigbuchsen inkl. Kabelverlängerung (MPN 010337)
- Verwendung: Zur Parallelverschaltung mehrerer Solarmodule
- Geeigneter Kabelquerschnitt: 4mm²-6mm²
- Kompatibilität: Solar-Steckverbindern
- Geeignet für: 12V-Systeme und Dünnschicht-Module
- Verbindungssystem: Easy-Click-System / Snap-In-Sperre
- Schutzart: IP67 im gesteckten Zustand
- Gesamtlänge (inkl. Kabelverlängerung): Ca. 34 cm
Beschreibung:
Die Offgridtec 2-fach Abzweigbuchsen inklusive Kabelverlängerung dienen zur Parallelverschaltung mehrerer Solarmodule. Sie sind kompatibel mit Solar-Steckverbindern und wurden speziell für den Einsatz in 12V-Systemen und mit Dünnschicht-Modulen entwickelt. Das Easy-Click-System mit Snap-In-Sperre sorgt für eine sichere und einfache Verbindung. Im gesteckten Zustand erreichen sie die Schutzart IP67.
Parallele Verschaltung: Bei der parallelen Verschaltung werden die Plus- und Minus-Leitungen der Solarmodule an einem Ausgang gebündelt. Dies erhöht den Gesamtstrom, während die Spannung konstant bleibt. In Ihrem Beispiel können Sie 3 Stück 100W Solarmodule (Imp=5,56A Vmp=17,8V) an einem Laderegler mit 20A und einer maximalen Eingangsspannung von 30V/DC anschließen. Durch die parallele Verdrahtung (Plus zu Plus und Minus zu Minus) erreichen Sie eine Gesamtstromstärke von Imp=16,68A und die Spannung bleibt bei Vmp=17,8V, was perfekt zur Kapazität Ihres Ladereglers passt.
Lieferumfang:
- 1 Paar Offgridtec 2-fach Abzweigbuchsen Y-Verbinder inklusive Kabelverlängerung
