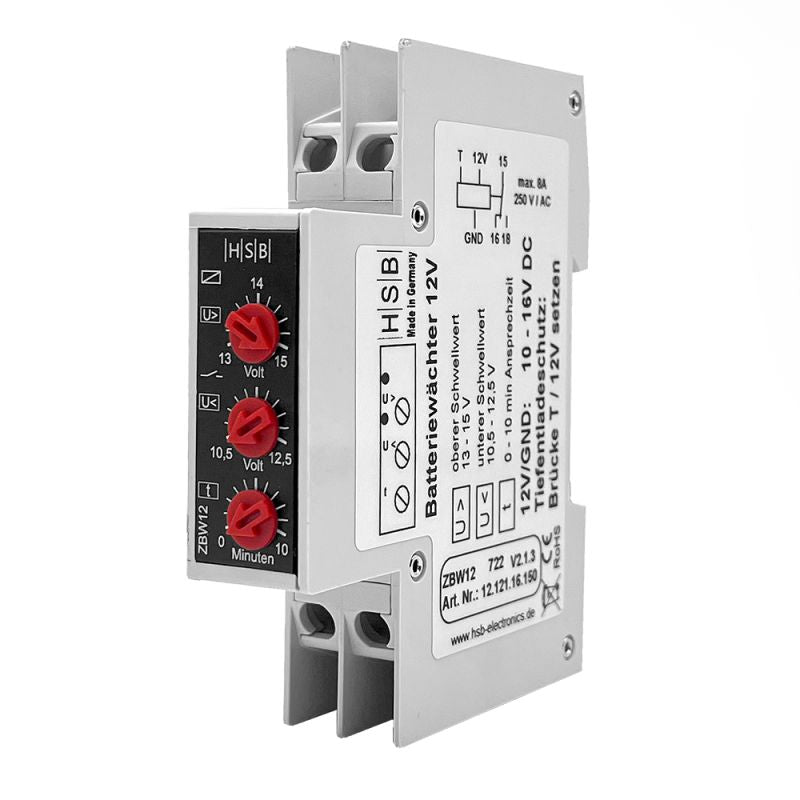

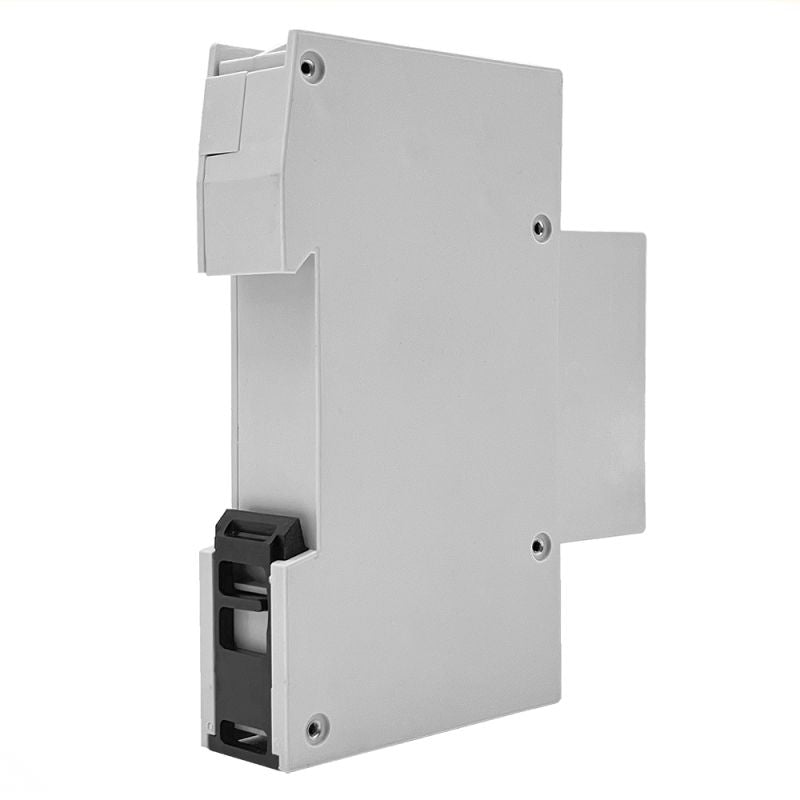

Spannungsüberwachung 12V

Technische Daten des Spannungsmessrelais:

• Anwendung: Tiefentladeschutz und Überladeschutz für AGM-, GEL- und Nassakkumulatoren
• Betriebsart: Dauerbetrieb
• Versorgungsspannung: 10 - 15,5 VDC
• Leistungsaufnahme: 0,8 Watt
• Messgenauigkeit: 2% über den gesamten Temperatur- und Spannungsbereich
• Wiederholgenauigkeit: +/- 2%
• Messbereich:
  • Unterspannung: 10,5 - 12,5 V
  • Überspannung: 13 - 15 V
  • Hysterese: 1 V

Kontaktinformationen:

• Anzahl der Wechsler: 1
• Kontaktmaterial: AgSnO2
• Maximale Schaltspannung: 250 V AC
• Maximaler Schaltstrom: 8 A
• Maximale Schaltleistung: 2000 VA
• Maximaler Einschaltstrom: 30 A

Funktionsweise:

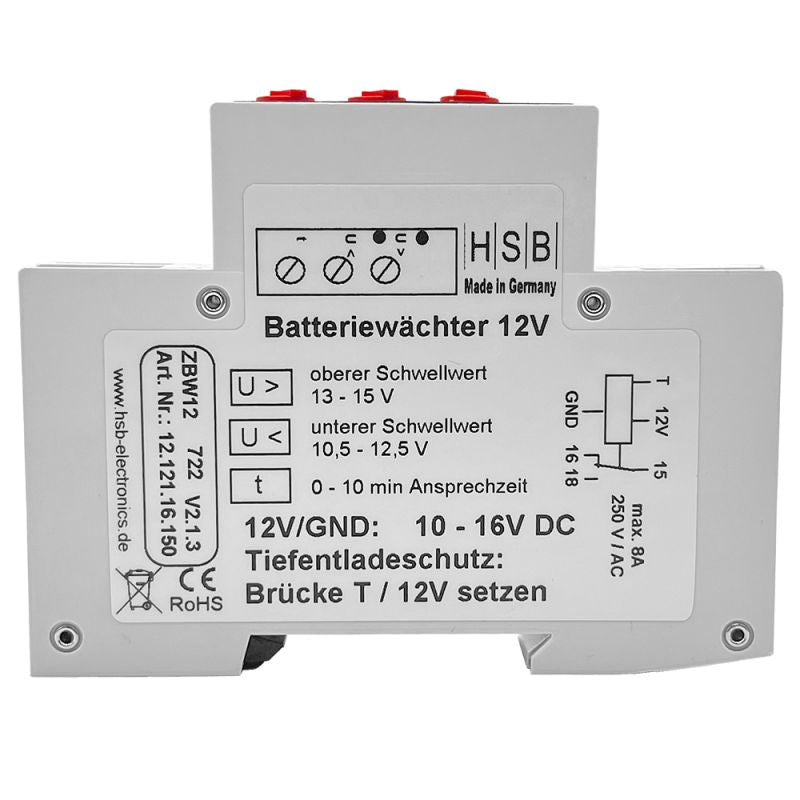

Das Spannungsmessrelais überwacht die an den Klemmen A1 und A2 anliegende Gleichspannung. Es dient als Schutzvorrichtung für Akkumulatoren und zieht an, wenn die gemessene Spannung unter den eingestellten Wert V< (Akku ist leer) fällt und die eingestellte Verzögerungszeit von 0-10 Minuten abgelaufen ist. Dieser Zustand wird durch das Leuchten der gelben LED angezeigt.

Das Relais kehrt in seine Ruheposition zurück, sobald die zu überwachende Spannung den Einstellwert V> (Ladeschlussspannung) überschreitet.

Diese Vorrichtung ist besonders nützlich, um sicherzustellen, dass die Batterie nicht übermäßig entladen oder überladen wird, was dazu beiträgt, die Lebensdauer der Batterie zu verlängern und deren sicheren Betrieb zu gewährleisten.
