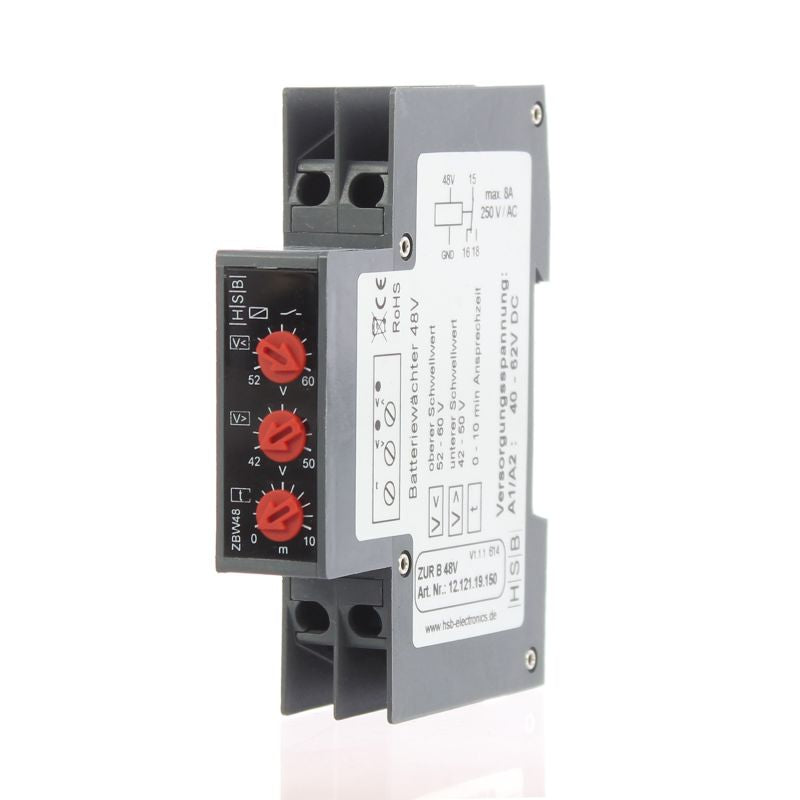

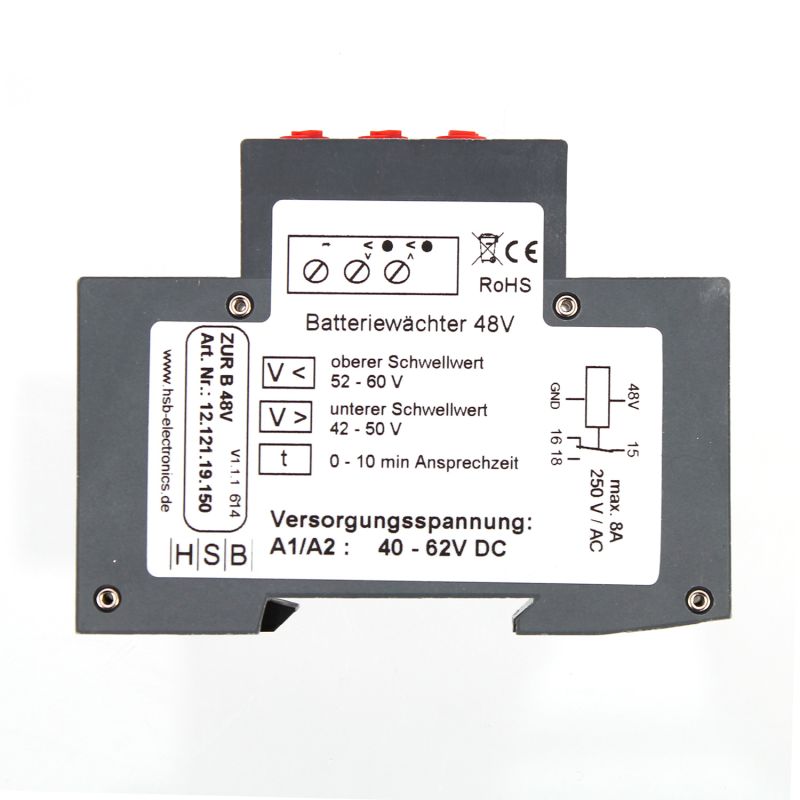

Spannungsüberwachung 48V

Technische Daten des Spannungsmessrelais:

• Anwendung: Tiefentladeschutz und Überladeschutz für AGM-, GEL- und Nassakkumulatoren
• Betriebsart: Dauerbetrieb
• Versorgungsspannung: 40 - 62 VDC
• Leistungsaufnahme: 0,8 Watt
• Messgenauigkeit: 2% über gesamten Temperatur- und Spannungsbereich
• Wiederholgenauigkeit: +/- 2%
• Messbereich:
  • Unterspannung: 42-50 V
  • Überspannung: 52-60 V
  • Hysterese: 1 V

Kontaktinformationen:

• Anzahl der Wechsler: 1
• Kontaktmaterial: AgSnO2
• Maximale Schaltspannung: 250 V AC
• Maximaler Schaltstrom: 8 A
• Maximale Schaltleistung: 2000 VA
• Maximaler Einschaltstrom: 30 A

Funktionsweise:

Das Spannungsmessrelais überwacht die an den Klemmen A1 und A2 anliegende Gleichspannung. Es dient als Schutzvorrichtung für Akkumulatoren und zieht an, wenn die gemessene Spannung unter den eingestellten Wert V< (Akku ist leer) fällt und die eingestellte Verzögerungszeit von 0-10 Minuten abgelaufen ist. Dieser Zustand wird durch das Leuchten der gelben LED angezeigt.

Das Relais kehrt in seine Ruhelage zurück, sobald die zu überwachende Spannung den Einstellwert V> (Ladeschlussspannung) überschreitet.

Diese Vorrichtung ist somit für den Schutz und die Steuerung von Akkumulatoren in verschiedenen Anwendungen geeignet, insbesondere in Bezug auf Tiefentladeschutz und Überladeschutz für AGM-, GEL- und Nassakkumulatoren.
