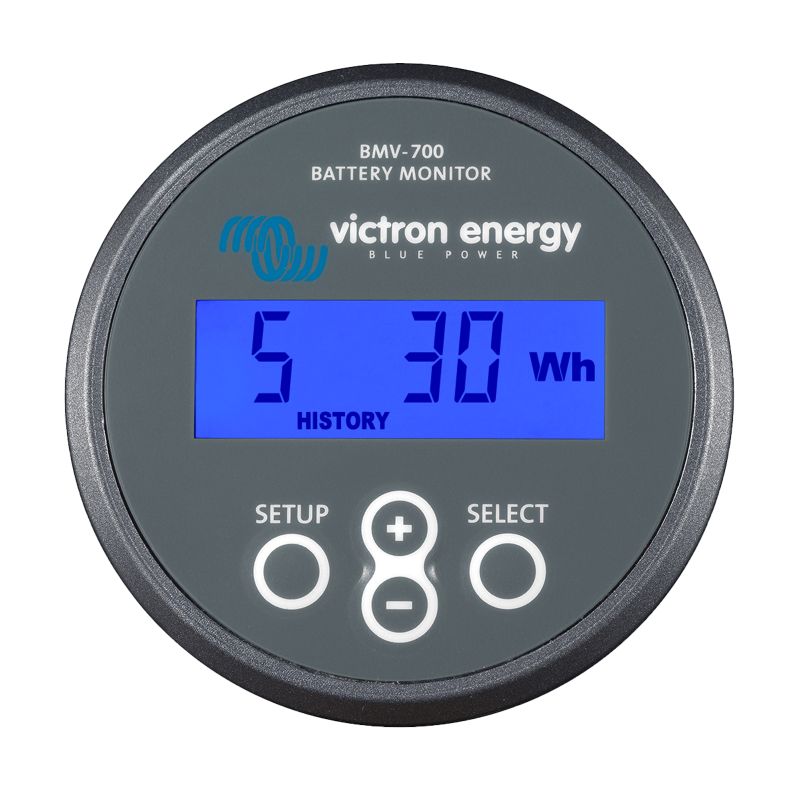

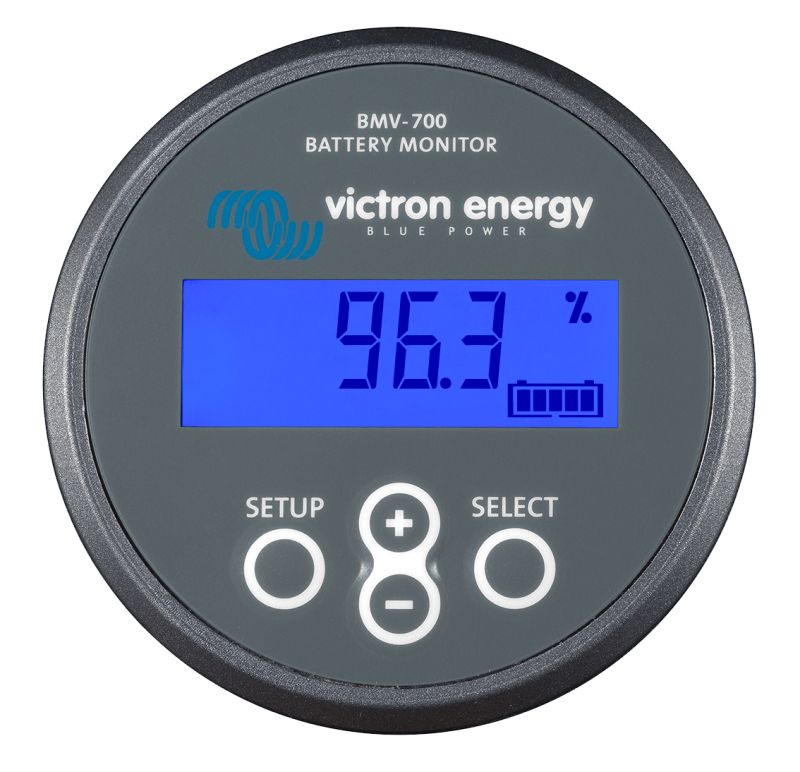

Victron Batterie Monitor BMV-700 9 - 90V DC

Präzise Überwachung:

Die Hauptaufgabe der Batterieüberwachung besteht darin, die verbrauchten Ampère-Stunden sowie den aktuellen Batterie-Ladezustand zu erfassen. Die Ampère-Stunden werden durch Integration des Stromflusses in die Batterie oder aus der Batterie ermittelt. Bei konstantem Strom entspricht die Integration der Multiplikation von Strom und Zeit. Zum Beispiel ergibt ein Entladestrom von 10 A über 2 Stunden einen Wert von 20 Ah. Victron Batterie-Wächter sind mit leistungsstarken Mikroprozessoren ausgestattet, die für diese Aufgaben programmiert sind.

Batterie-"Tankuhr", Restlaufanzeiger und mehr:

Die verbleibende Batteriekapazität hängt von Faktoren wie den verbrauchten Amperestunden, dem Entladestrom, der Temperatur und dem Alter der Batterie ab. Komplexe Softwarealgorithmen sind erforderlich, um all diese Variablen zu berücksichtigen. Neben grundlegenden Anzeigeoptionen wie Spannung, Strom und verbrauchten Amperestunden zeigt die BMV-700 Serie auch den Ladezustand, die Restlaufzeit und den Stromverbrauch in Watt an.

Einfache Installation:

Alle elektrischen Anschlüsse werden über den Leiterplatten-Steckverbinder am Strom-Shunt vorgenommen. Der Shunt ist über ein Standard RJ12-Telefonkabel mit dem Wächter verbunden. Im Lieferumfang enthalten sind ein 10 m langes RJ12-Kabel und ein Batteriekabel mit Sicherung. Weitere Bauteile werden nicht benötigt. Zusätzlich werden eine separate Frontblende für quadratische oder runde Displays, ein Sicherheitsring für die rückseitige Montage und Schrauben für die Frontmontage mitgeliefert.

Einfaches Programmieren:

Ein Schnellinstallationsmenü und ein ausführliches Setup-Menü mit Bildlauf unterstützen den Nutzer bei den verschiedenen Einstellungen. Weitere Details finden Sie im Handbuch.

Standardfunktionen:

• Batteriespannung, Strom, Leistung, verbrauchte Amperestunden und Ladezustand
• Restlaufzeit bei aktueller Entladerate
• Programmierbarer visueller und akustischer Alarm
• Programmierbares Relais, um unwesentliche Lasten abzuschalten oder bei Bedarf einen Generator einzuschalten
• Ein 500 Ampere Schnellanschluss-Shunt und ein Anschluss-Set
• Shunt-Kapazität bis zu 10.000 Ampere auswählbar
• VE.Direct Kommunikationsanschluss
• Speichert eine breite Palette an Verlaufsdaten zur Bewertung von Nutzungsmustern und Batteriezustand
• Breiter Eingangsspannungsbereich: 9,5 - 95 V
• Hohe Strommessauflösung: 10 mA (0,01 A)
• Geringer Stromverbrauch: 2,9 Ah pro Monat (4 mA) bei 12 V und 2,2 Ah pro Monat (3 mA) bei 24 V; keine weiteren Komponenten erforderlich
• Einfache Installation: Separate Frontblenden (quadratisch oder rund), Ring für rückwärtige Befestigung, Schrauben für Fronteinbau

Auflösung und Genauigkeit (mit einem 500 A Shunt):

• Strom: ± 0,01 A
• Spannung: ± 0,01 V
• Amperestunden: ± 0,1 Ah
• Ladezustand (0-100%): ± 0,1%
• Restlaufzeit: ± 1 min
• Genauigkeit der Strommessung: ± 0,4%
• Genauigkeit der Spannungsmessung: ± 0,3%

Normen:

• Sicherheit: EN 60335-1
• Emissionen / Immunität: EN 55014-1 / EN 55014-2
• Automobilbranche: ECE R10-4 / EN 50498

Zubehör:

• Shunt (im Lieferumfang enthalten): 500 A / 50 mV
