Votronic 1269 LCD-Batterie-Computer 400 S Smart Shunt

Der Votronic LCD-Batterie-Computer 400 S ist eine verbesserte Version seines Vorgängers und zeichnet sich durch einen präziseren Mess-Shunt aus. Der neue Smart Mess Shunt ist im Lieferumfang enthalten und bietet eine höhere Genauigkeit und einen reduzierten Eigenverbrauch. Der Funktionsumfang, die Abmessungen und andere Aspekte sind identisch mit dem Vorgängermodell.

Mikroprozessorgesteuert werden folgende Werte gemessen, berechnet und angezeigt:

• Batteriespannung Bordbatterie: 7 bis 32 V, interne Messauflösung 0,1 V
• Batteriestrom (laden/entladen): +/- 0 bis max. +/- 1800 A, interne Messauflösung 0,1 A
• Kontrolle der Entladeströme (Belastung) durch Verbraucher, angezeigt durch ein „–“ Zeichen, Kontrolle der Ladeströme, durch ein „Charge“ Zeichen gekennzeichnet.
• Batteriekapazität (Ah und %): Restladung von 0 Ah / 0% (leer) bis Nennkapazität max. 2000 Ah / 100% (voll)
• Batteriespannung 2. Batterie (z.B. Startbatterie): 7 bis 32 V (Volt), interne Messauflösung 0,1 V
• Schaltausgang frei programmier- und tastbar (PNP, Plus-Potential 12V / 24V, max. 0,5A)
• Inklusive Restlaufanzeige

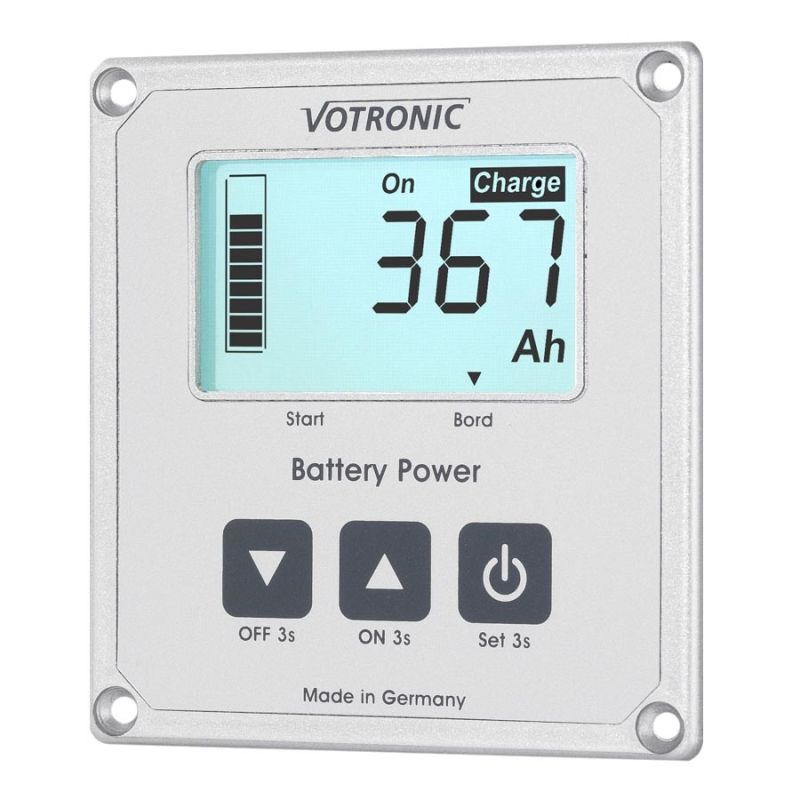

Der VOTRONIC LCD-Batterie-Computer S bietet präzise Informationen über den aktuellen Ladezustand der Batterie, die fließenden Batterieströme sowie die Spannungslage der Batterie. Er ermöglicht eine genaue Überwachung des Batterieverhaltens und beantwortet Fragen zur Restladung, zum aktuellen Ladezustand und mehr. Die Anzeige ist auf einem übersichtlichen LCD-Display ablesbar, das auch aus größerer Entfernung und bei ungünstigen Lichtverhältnissen gut sichtbar ist.

Das Gerät steht permanent mit der Batterie in Kontakt und erfasst und bewertet alle Batterieaktionen. Es berücksichtigt alle Lade- und Entladeströme sowie Batteriegröße, Selbstentladung und Batteriebelastung mithilfe von programmierten Kennlinienfeldern. Aus den gemessenen Werten und der Batteriegröße wird die Restkapazität der Batterie errechnet und als Zahlenwert in Amperestunden („Ah“) und Prozent („%“) sowie als übersichtlicher Füllstands-Balken angezeigt.

Der LCD-Batterie-Computer S eignet sich für alle Batterietypen (Säure, Gel, AGM, Lithium einstellbar) mit 12V- und 24V-Batteriespannung. Er bietet auch die Anzeige der aktuellen Batteriespannung („V“) und des Batteriestroms („A“). Entladeströme (Verbraucher) werden durch ein Minuszeichen gekennzeichnet, während Ladeströme durch das Symbol „Charge“ angezeigt werden. Zudem kann die Spannung einer zweiten Batterie überwacht werden.

Der LCD-Batterie-Computer S verfügt über einen frei programmierbaren Schaltausgang, der für Steuer-, Kontroll- und Warnzwecke verwendet werden kann. Abhängig vom Ladezustand der Bord-Batterie (0-100%) können Verbraucher automatisch geschaltet oder Warnungen ausgegeben werden. Die Schaltpunkte können in Prozent frei und unabhängig voneinander eingestellt werden. Diese Einstellungen können auch manuell per Tastendruck übersteuert werden.

Das Gerät kann auch als fernbedienter Batterie-Hauptschalter (ein/aus) mit Tiefentladeschutz verwendet werden. Die Lieferung umfasst alles, was für die Installation benötigt wird:

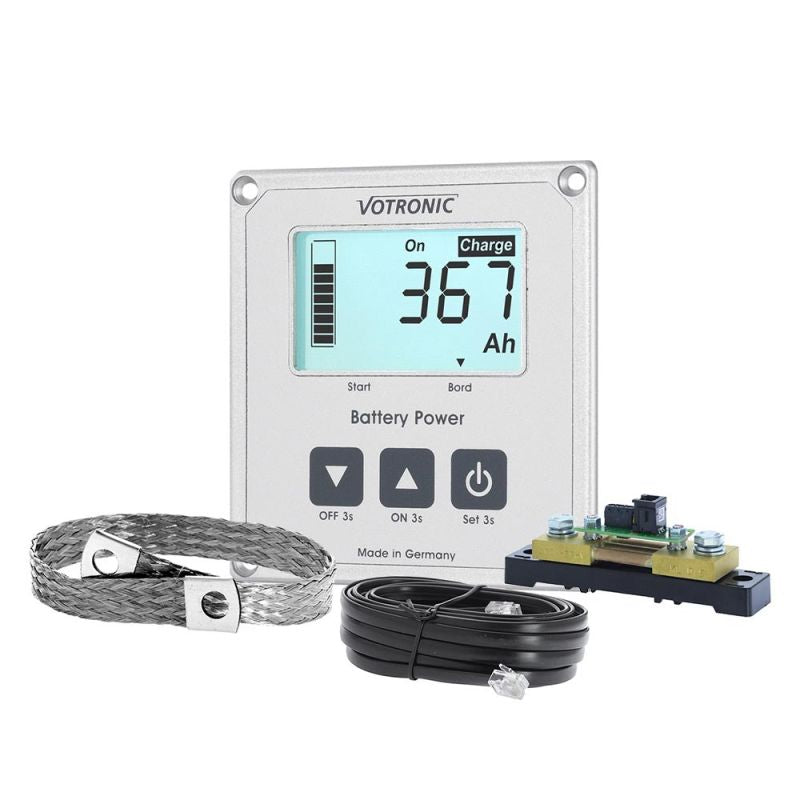

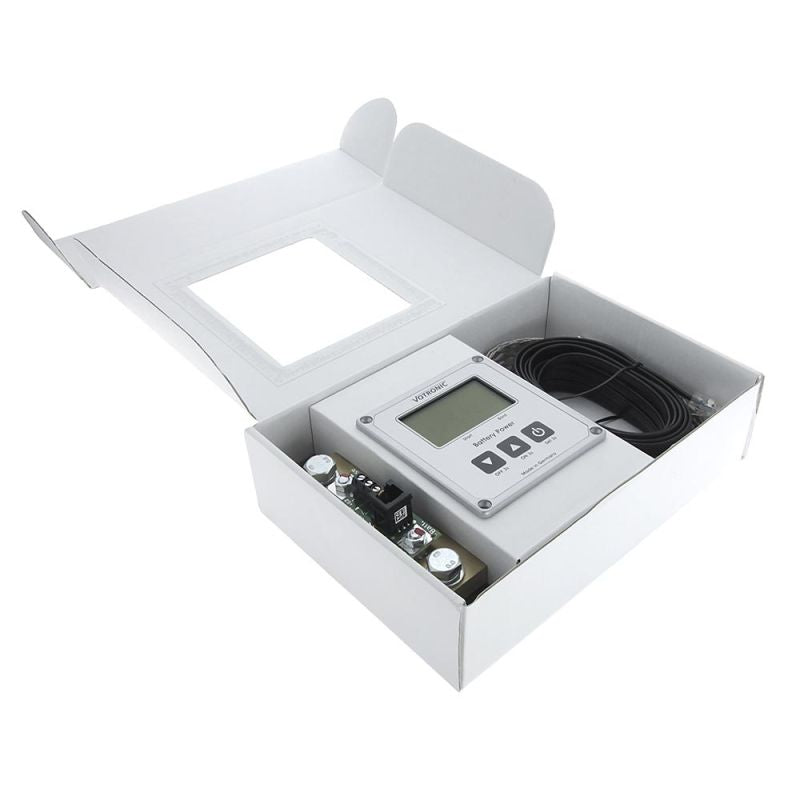

Lieferumfang:

• 1x Batterie-Computer

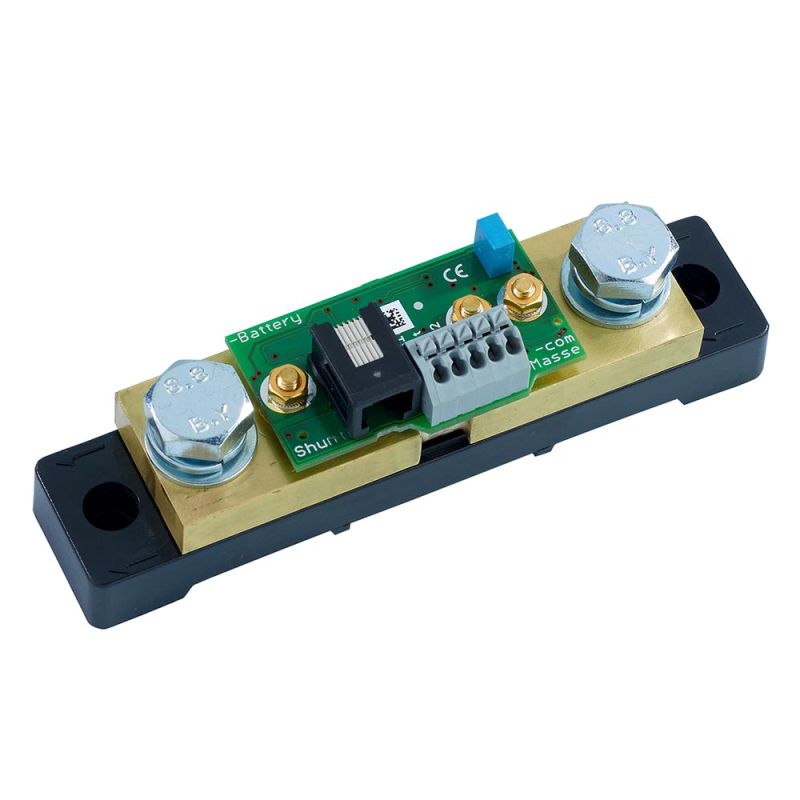

• 1x Smart Mess-Shunt 400A (neue Version 2017)
• 1x Masseband
• 1x Steuerleitung 5m
• 4x Befestigungsschrauben
• 1x Bedienungsanleitung
• 1x Bohrschablone

Der LCD-Batterie-Computer 400 S ist eine praktische Lösung zur genauen Überwachung und Steuerung Ihrer Batterie, die sich nahtlos in das VOTRONIC Modulsystem einfügt und eine einfache Installation ermöglicht.
